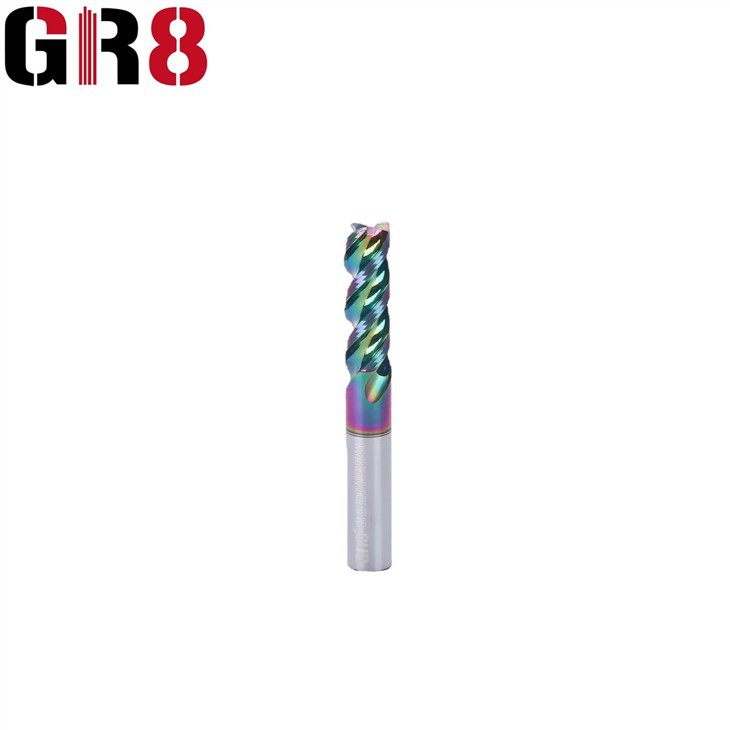

Fraise à fente en U à revêtement DLC pour l'aluminium

Expositions phares

Description

Dans le domaine de l’usinage moderne, des outils de coupe précis sont la clé pour obtenir de bons résultats d’usinage. Cette fraise à fente en U à revêtement DLC pour aluminium est spécialement conçue pour le traitement de l'aluminium, avec une structure unique, un revêtement DLC et un design innovant. Il fonctionne bien dans diverses tâches de traitement et fournit des solutions précises et efficaces pour les tâches de traitement de l'aluminium. La fraise a non seulement d'excellentes performances anti-adhérence, mais peut également prolonger la durée de vie de l'outil jusqu'à 100 %. Cela contribue non seulement à réduire les coûts de traitement, mais réduit également la fréquence de remplacement des outils.



Caractéristiques

1. Conception à rainure en U : cette fraise à fente en U à revêtement DLC pour aluminium adopte une conception à rainure en U, qui aide à éliminer les bavures, à garder la surface de la pièce lisse, à éviter d'endommager le produit fini et à garantir une surface de haute qualité pendant traitement.



2. Revêtement DLC : La surface de l'outil est traitée avec un revêtement DLC pour offrir des performances anti-adhérence. Cela le rend adapté au traitement de divers matériaux métalliques non ferreux, tels que l'alliage d'aluminium, le GFRP, le CFRP, l'alliage de cuivre et le graphite, et fournit des solutions pour diverses tâches de traitement.



3. Réduction de la résistance à la coupe : son revêtement lui confère de faibles caractéristiques de frottement, ce qui peut réduire considérablement la résistance à la coupe, améliorant ainsi l'efficacité de la coupe et réduisant la consommation d'énergie.



4. Finition et coupe à sec : l'outil fonctionne bien en opération de finition et peut être utilisé pour la coupe à sec sans lubrifiant. Cela réduit encore davantage la complexité et l’impact environnemental du processus de production.



Application

• Traitement de l'aluminium : cette fraise à fente en U à revêtement DLC pour l'aluminium a d'excellentes performances dans le domaine du traitement de l'aluminium et est devenue l'outil de premier choix pour le traitement des pièces en alliage d'aluminium et des produits en aluminium.

• Traitement des matériaux composites : Cet outil présente également d'excellentes performances dans le traitement des matériaux composites tels que le GFRP et le CFRP. Ses performances anti-adhérence et son efficacité de coupe le rendent adapté à l'usinage précis des matériaux composites.

• Traitement de l'alliage de cuivre et du graphite : Son matériau en alliage dur le rend adapté au traitement de matériaux spéciaux tels que l'alliage de cuivre et le graphite, et offre des solutions de coupe efficaces et de haute qualité pour ces matériaux.



Usine





Description du produit

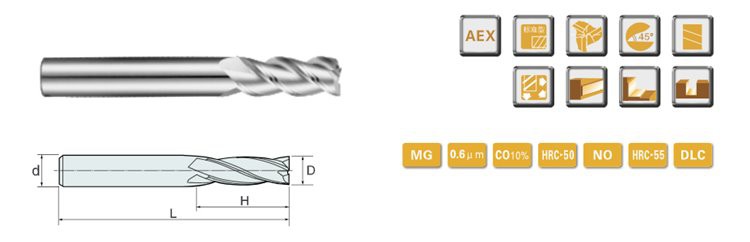

55-60Fraise en carbure à fente de type U à 3 cannelures HRC avec revêtement Dlc pour l'aluminium





SPÉCIFICATION	d1	L1	D	L
D1*3*D4*50L	1mm	3mm	4mm (en anglais seulement)	50 millimètres
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4mm (en anglais seulement)	50 millimètres
D2*6*D4*50L	2mm	6mm	4mm (en anglais seulement)	50 millimètres
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4mm (en anglais seulement)	50 millimètres
D3*9*D4*50L	3mm	9mm (en anglais seulement)	4mm (en anglais seulement)	50 millimètres
D3.5*10*D4*50L	3,5 mm	10 millimètres	4mm (en anglais seulement)	50 millimètres
D4*12*D4*50L	4mm (en anglais seulement)	12 millimètres	4mm (en anglais seulement)	50 millimètres
D4*16*D4*75L	4mm (en anglais seulement)	16mm	4mm (en anglais seulement)	75 millimètres
D4*20*D4*100L	4mm (en anglais seulement)	20mm	4mm (en anglais seulement)	100 millimètres
D5*15*D5*50L	5mm	15mm	5mm	50 millimètres
D5*20*D5*75L	5mm	20 millimètres	5mm	75 millimètres
D5*25*D5*100L	5mm	25 millimètres	5mm	100 millimètres
D6*18*D6*50L	6mm (en anglais seulement)	18mm	6mm (en anglais seulement)	50mm
D6*24*D6*75L	6mm	24 millimètres	6mm (en anglais seulement)	75 millimètres
D6*30*D6*100L	6mm (en anglais seulement)	30mm	6mm (en anglais seulement)	100 millimètres
D8*24*D8*60L	8mm (en anglais seulement)	24 millimètres	8mm (en anglais seulement)	60 millimètres
D8*30*D8*75L	8mm (en anglais seulement)	30mm	8mm (en anglais seulement)	75 millimètres
D8*35*D8*100L	8mm (en anglais seulement)	35 millimètres	8mm (en anglais seulement)	100 millimètres
D10*30*D10*75L	10 millimètres	30mm	10 millimètres	75 millimètres
D10*45*D10*100L	10 millimètres	45 millimètres	10 millimètres	100 millimètres
D12*35*D12*75L	12 millimètres	35 millimètres	12 millimètres	75 millimètres
D12*45*D12*100L	12 millimètres	45 millimètres	12 millimètres	100 millimètres
D14*45*D14*100L	14mm	45 millimètres	14mm	100 millimètres
D16*45*D16*100L	16mm	45 millimètres	16mm	100 millimètres
D18*45*D18*100L	18mm	45 millimètres	18mm	100 millimètres
D20*45*D20*100L	20 millimètres	45mm	20 millimètres	100 millimètres
D6*45*D6*150L	6mm (en anglais seulement)	45 millimètres	6mm (en anglais seulement)	150 millimètres
D8*50*D8*150L	8mm (en anglais seulement)	50 millimètres	8mm (en anglais seulement)	150 millimètres
D10*60*D10*150L	10 millimètres	60 millimètres	10mm	150 millimètres
D12*60*D12*150L	12 millimètres	60 millimètres	12mm	150 millimètres
D14*70*D14*150L	14mm	70 millimètres	14mm	150 millimètres
D16*75*D16*150L	16mm	75mm	16mm	150 millimètres
D18*75*D18*150L	18mm	75 millimètres	18mm	150 millimètres
D20*75*D20*150L	20 millimètres	75mm	20 millimètres	150 millimètres



Tolérances
Diamètre de flûte	Tolérance du diamètre de la flûte	Tolérance de diamètre de tige
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Application
Acier Carbone Acier allié	Acier pré-durci	Hautement durci				Acier inoxydable	Alliage de cuivre	Alliage d'aluminium
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Paramètres recommandés



Matériel	Acier au carbone, acier allié, S45C, FC, FCD, SCM, S50C, SKS...		Acier allié, acier à outils SCR, SNCM, SKD11, SKD61.NAK80		Acier dur, SKD11
Dureté	HRC30		HRC50		HRC60
Diamètre	Vitesse de coupe (VC) (mm-1)	Avance (F) (mm-min)	Vitesse de coupe (VC) (mm-1)	Avance (F) (mm-min)	Vitesse de coupe (VC) (mm-1)	Avance (F) (mm-min)
1mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm (en anglais seulement)	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm (en anglais seulement)	4500	820	3800	420	1600	300
8mm (en anglais seulement)	3500	820	2800	420	1000	300
10 millimètres	3000	820	1800	420	900	300
12 millimètres	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20 millimètres	1200	650	900	300	400	150





Liste des matières premières



Grade	Code ISO	Compositions chimiques (%)		Taille des grains (um)	Propriétés physiques et mécaniques (supérieures ou égales à)			enrobage
		Toilettes	Co		Densité (g/cm3)	Dureté (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NOIR
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLEU)

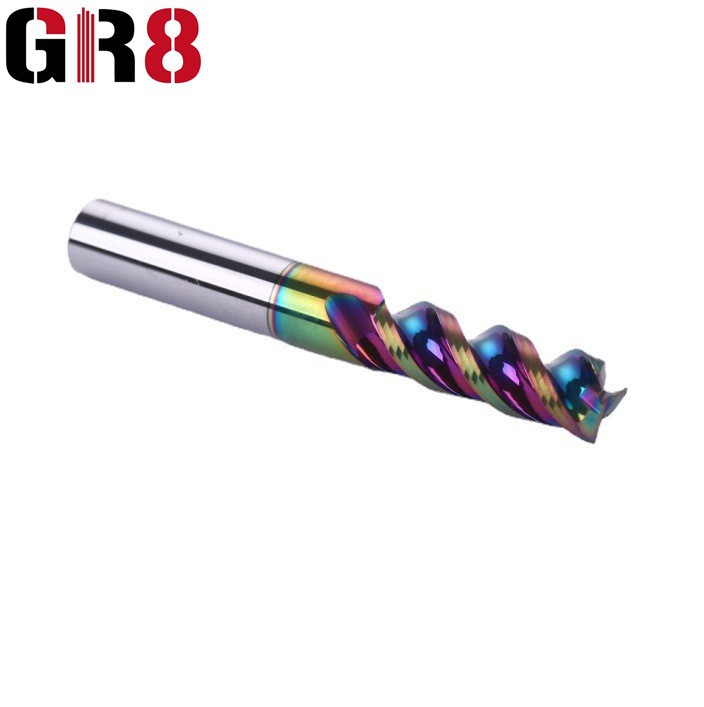

Photos détaillées





Outils de coupe de fente en U de revêtement DLC pour l'aluminium	Fraise à fente en U avec revêtement DLC pour l'aluminium	Coupe-fente en U pour revêtement DLC pour l'aluminium





Nos avantages



Inspection sur place de tous les processus, enregistrement d'inspection conservé traçable pendant 3 ans.

Tous les inspecteurs sont qualifiés et possèdent des certificats internationaux.

Des WPS qualifiés et des soudeurs professionnels garantissent la qualité du soudage.

Inspection à 100 % des germes finis avant expédition.

Formation régulière du personnel d'inspection





Emballage





FAQ



1. Q : Quelle est votre quantité minimum de commande, pouvez-vous m'envoyer des échantillons ?

R : Notre quantité minimale est de 1 ensemble, nous pouvons vous envoyer un catalogue et vous invitons chaleureusement à venir visiter notre entreprise.



2. Q : Quel niveau de qualité sont vos produits ?

R: Nous avons jusqu'à présent les certificats CE, ISO, SGS, TUV, SONCAP.



3. Q : Quel est le délai de livraison de votre machine ?

R : En général, le délai de livraison de notre machine est d'environ 30 jours, une machine personnalisée sera livrée lors de la négociation avec nos clients.



4. Q : La machine peut-elle être personnalisée selon nos besoins, par exemple en mettant notre logo ?

R : Notre machine peut sûrement être personnalisée selon vos besoins. Votre logo est également disponible.
