Fraise en bout à rayon d'angle à 4 cannelures

Expositions phares

Description

Dans le domaine de la fabrication moderne, des outils de coupe efficaces sont très importants pour la qualité et l’efficacité de l’usinage. Cette fraise en bout à rayon de coin à 4 cannelures est largement utilisée dans divers domaines en raison de son matériau en carbure cémenté, de son rayon de congé et de son revêtement spécial. Il s'agit d'un outil de coupe efficace pour l'usinage, avec une conception de rainure spéciale, qui peut fournir une surface plus lisse pendant l'usinage et réduire le temps nécessaire à l'usinage. De plus, il dispose de quatre arêtes de coupe avec une longueur de rainure régulière, qui peuvent traiter efficacement le rayon de congé au bas de l'épaulement de fraisage et améliorer la vitesse d'avance, prolongeant ainsi la durée de vie de l'outil et améliorant la productivité.



Caractéristiques

1. Conception de rainure : cette fraise en bout à rayon d'angle à 4 cannelures dispose de quatre rainures, ce qui permet d'obtenir une surface plus lisse pendant l'usinage. Dans le même temps, l’existence de la rainure peut également réduire le temps de traitement et améliorer l’efficacité de la production.



2. Conception du rayon de congé : La conception du rayon de congé permet à la fraise en bout d'atteindre une plus grande précision. Surtout lorsqu'il s'agit de matériaux difficiles tels que l'acier inoxydable, l'acier trempé et d'autres alliages, il peut fournir un effet de coupe plus précis.



3. Revêtement DLC spécial : la fraise en bout est recouverte d'un revêtement DLC spécial, qui présente de multiples avantages. Premièrement, le revêtement DLC peut prévenir efficacement la corrosion et protéger les outils de coupe de l’environnement externe. Deuxièmement, le revêtement DLC peut également prolonger la durée de vie des outils et réduire le risque d'usure et de dommages.



4. Sélection multi-tailles : elle offre le choix de tailles métriques et britanniques pour répondre aux différents besoins de traitement. Cette sélection multi-tailles rend l'outil plus flexible et polyvalent.



Application



• Fabrication de métaux : dans le domaine de la fabrication de métaux, en particulier lorsqu'il s'agit d'acier inoxydable, d'acier trempé et d'autres matériaux, cette fraise en bout à rayon de coin à 4 cannelures peut fournir des solutions de traitement efficaces et de haute précision.

• Domaine aérospatial : ces industries nécessitent une précision et une qualité de pièces extrêmement élevées, et la pièce produite par cette fraise a des spécifications uniformes et une haute précision, qui peuvent répondre à ces exigences.

• Atelier d'usinage : il peut répondre aux besoins de différents matériaux et tâches d'usinage, et peut fournir un effet de coupe précis pour la fabrication de pièces mécaniques.





Usine





Description du produit





Fraise en bout Raduius de coin en carbure cémenté à 4 cannelures 55HRC avec revêtement





SPÉCIFICATION	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4mm	12mm	4mm	50mm
D4*16*D4*75L	R0.1-R0.5/R1	4mm	16mm	4mm	75mm
D4*20*D4*100L	R0.1-R0.5/R1	4mm	20mm	4mm	100mm
D5*15*D5*50L	R0.1-R0.5/R1	5mm	15mm	5mm	50mm
D5*20*D5*75L	R0.1-R0.5/R1	5mm	20mm	5mm	75mm
D5*25*D5*100L	R0.1-R0.5/R1	5mm	25mm	5mm	100mm
D6*18*D6*50L	R0.1-R0.5/R1	6mm	18mm	6mm	50mm
D6*24*D6*75L	R0.1-R0.5/R1	6mm	24mm	6mm	75mm
D6*30*D6*100L	R0.1-R0.5/R1	6mm	30mm	6mm	100mm
D8*24*D8*60L	R0.1-R0.5/R1	8mm	24mm	8mm	60mm
D8*30*D8*75L	R0.1-R0.5/R1	8mm	30mm	8mm	75mm
D8*35*D8*100L	R0.1-R0.5/R1	8mm	35mm	8mm	100mm
D10*30*D10*75L	R0.1-R0.5/R1	10mm	30mm	10mm	75mm
D10*45*D10*100L	R0.1-R0.5/R1	10mm	45mm	10mm	100mm
D12*35*D12*75L	R0.1-R0.5/R1	12mm	35mm	12mm	75mm
D12*45*D12*100L	R0.1-R0.5/R1	12mm	45mm	12mm	100mm



Tolérances
Diamètre de flûte	Tolérance du diamètre de la flûte	Tolérance de diamètre de tige
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Application
Acier Carbone Acier allié	Acier pré-durci	Hautement durci				Acier inoxydable	Alliage de cuivre	Alliage d'aluminium
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

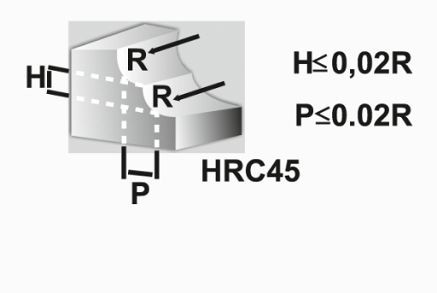

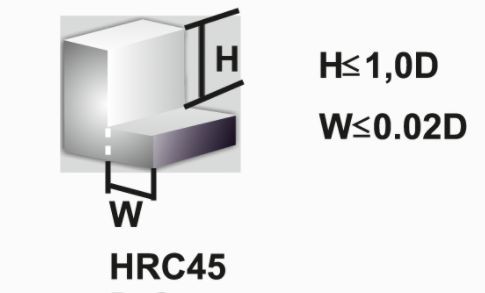

Paramètres recommandés



Matériel	Acier au carbone, acier allié, S45C, FC, FCD, SCM, S50C, SKS...		Acier allié, acier à outils SCR, SNCM, SKD11, SKD61.NAK80		Acier dur, SKD11
Dureté	HRC30		HRC50		HRC60
Diamètre	Vitesse de coupe (VC) (mm-1)	Avance (F) (mm-min)	Vitesse de coupe (VC) (mm-1)	Avance (F) (mm-min)	Vitesse de coupe (VC) (mm-1)	Avance (F) (mm-min)
1mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Liste des matières premières



Grade	Code ISO	Compositions chimiques (%)		Taille des grains (um)	Propriétés physiques et mécaniques (supérieures ou égales à)			enrobage
		Toilettes	Co		Densité (g/cm3)	Dureté (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NOIR
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLEU)

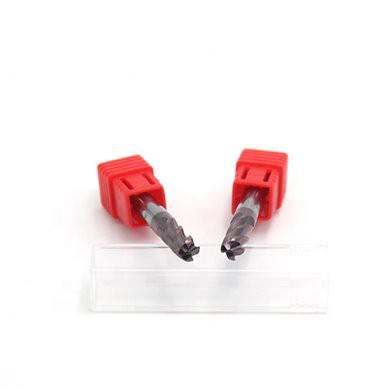

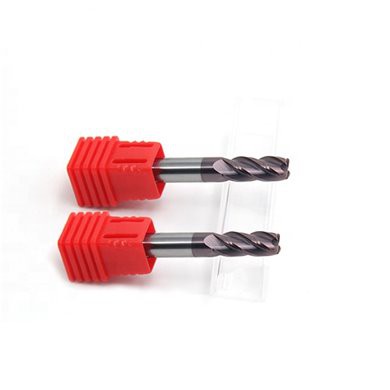

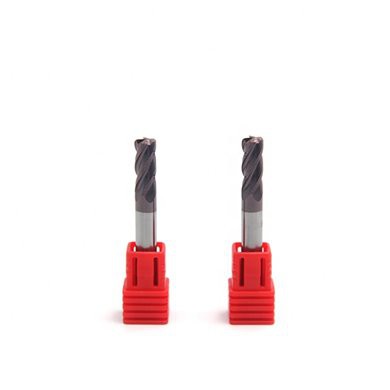

Photos détaillées





Fraise à rayon d'angle à 4 cannelures	Fraise en carbure à rayon d'angle à 4 cannelures	Fraise en carbure à rayon d'angle à 4 cannelures





Nos avantages



1. Après avoir reçu votre demande, nous vous répondrons dans les 12 heures

2. N'hésitez pas à m'appeler à tout moment

3. La commande d'échantillon est la bienvenue

4. Bienvenue pour visiter notre usine, nous viendrons vous chercher

5. N'hésitez pas à nous demander la liste de prix





Emballage





FAQ



Q1 : Entreprise ou usine :

A1 : Nous sommes une usine professionnelle d’outils en carbure depuis plus de 10 ans. les meilleurs fabricants d'outils en carbure de tungstène se trouvent en Chine.



Q2 : Quel est votre MOQ ?

A2 : Nous apprécions votre commande d’échantillon pour tester notre qualité, nous pensons que vous constaterez que nous sommes le bon fournisseur que vous recherchez. donc pas de MOQ.



Q3 : Puis-je obtenir votre catalogue ?

A3 : Oui, bien sûr. nous pouvons vous l'envoyer par email.



Q4 : combien de temps puis-je recevoir la commande

A4 : Exemple de commande 1-5 jours. les grosses commandes doivent être vérifiées, généralement 15-25 jours.



Q5 : Pouvez-vous fabriquer les marchandises selon nos dessins ?

A5 : Oui, ça va, nous avons le département de moulage professionnel.
